Quelles sont les principales caractéristiques des évaporateurs de chambre froide pour l’efficacité énergétique ?

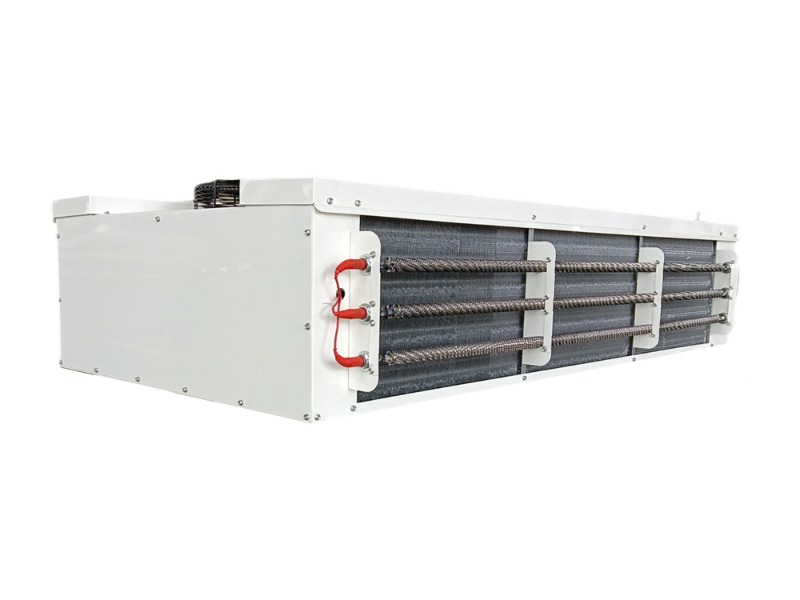

Dans les systèmes de réfrigération modernes, l’efficacité énergétique n’est plus une facultative : c’est une exigence fondamentale. Parmi tous les composants d'une installation de stockage frigorifique, le évaporateur pour chambre froide joue un rôle central dans la détermination de la consommation électrique globale et des performances du système. La sélection ou la conception d'un évaporateur doté de bonnes caractéristiques peut réduire considérablement la consommation d'énergie tout en maintenant un contrôle précis de la température.

Conception optimisée de la surface d’échange thermique

La fonction principale de tout évaporateur est d’absorber la chaleur de l’air de la chambre froide. L'efficacité énergétique commence par la maximisation du transfert de chaleur par unité de réfrigérant consommée. Un évaporateur de chambre froide bien conçu utilise des surfaces étendues, telles que des ailettes améliorées et des tubes stratégiquement espacés, pour améliorer la conductivité thermique sans forcer le compresseur à travailler plus fort.

Les aspects clés comprennent :

• Densité et géométrie des ailerons : Les ailettes ondulées ou à persiennes augmentent les turbulences, brisant la couche limite d'air qui isole le serpentin. Cela permet de transférer plus de chaleur avec moins de résistance au flux d’air.
• Disposition des tubes : Les configurations de tubes décalées conservent un meilleur mélange d'air par rapport aux configurations en ligne, améliorant ainsi le coefficient global de transfert de chaleur.
• Sélection des matériaux : Les tubes en cuivre avec des ailettes en aluminium restent une paire courante à haut rendement en raison de leurs excellentes propriétés thermiques et de leur légèreté.

Un évaporateur qui équilibre la surface avec le débit de réfrigérant garantit que le système atteint rapidement le point de consigne et s'éteint plus tôt, ce qui entraîne ainsi la durée de fonctionnement.

Mécanismes de dégivrage intelligents

L’accumulation de givre sur les serpentins de l’évaporateur agit comme un isolant, notamment l’efficacité de l’échange thermique. Un évaporateur pour chambre froide équipé d’un système de dégivrage intelligent peut éviter les pertes d’énergie inutiles. Les dégivrages programmés traditionnels s’activent souvent trop tôt ou trop tard, ce qui entraîne soit un apport de chaleur gaspillé, soit une accumulation excessive de givre.

Les fonctions de dégivrage économes en énergie comprennent :

• Exiger un dégivrage : Utiliser des capteurs pour détecter l'épaisseur réelle du givre ou la goulotte de pression à travers le serpentin, déclenchant le dégivrage uniquement lorsque cela est nécessaire.
• Dégivrage électrique ou à gaz chaud : Bien que le dégivrage électrique soit simple, le dégivrage par gaz chaud (redirigeant les gaz chauds de décharge du compresseur) est généralement plus économe en énergie, car il réutilise la chaleur perdue.
• Commande de fin de dégivrage : L'arrêt du cycle de dégivrage dès que le serpentin atteint une température définie (par exemple, 5 à 10 °C) évite la surchauffe et réduit l'infiltration de chaleur après le dégivrage.

Une stratégie de dégivrage intelligent peut réduire considérablement la consommation annuelle d’énergie de réfrigération, en particulier dans les applications fonctionnant en dessous de zéro.

Configuration du ventilateur et du moteur à haut rendement

Le mouvement de l’air est essentiel au transfert de chaleur par convection, mais les ventilateurs consomment de l’électricité et ajoutent de la chaleur à la chambre froide. Un évaporateur de chambre froide à consommation énergétique optimisée utilise des ventilateurs et des moteurs sélectionnés pour une faible puissance spécifique du ventilateur (SFP). Les principaux choix de conception comprennent :

• Moteurs à commutation électronique (EC) : Ceux-ci offrent un rendement plus élevé (plus de 70 % contre 40 à 50 % pour les moteurs à pôles ombragés) et permettent un contrôle de vitesse en fonction de la demande.
• Pales de ventilateur aérodynamiques : Les formes de pales optimisées réduisent le bruit et la consommation d'énergie tout en maintenant le flux d'air requis.
• Entraînements à vitesse variable (VSD) : Ajustez la vitesse du ventilateur en fonction de la charge de refroidissement réelle, plutôt que de le faire tourner à pleine vitesse en continu.

Un gain de chaleur inférieur du ventilateur signifie également moins de charge de refroidissement, créant ainsi un cercle vertueux d’amélioration de l’efficacité.

Distribution et circuit approprié du réfrigérant

Une distribution inégale du réfrigérant entraîne la privation de certains circuits (provoquant une surchauffe et une inefficacité) tandis que d'autres sont inondés. Un évaporateur pour chambre froide de haute qualité est doté d'un circuit réfrigérant soigneusement conçu pour garantir un débit uniforme dans tous les tubes. Ceci est souvent réalisé grâce à :

• Systèmes d'alimentation équilibrée à l'aide de distributeurs à orifices ou de petits dispositifs d'expansion.
• Plusieurs circuits parallèles qui adapte la capacité de l’évaporateur au profil de charge.
• Nombre suffisant de passages de réfrigérant pour maintenir un débit turbulent, ce qui améliore le transfert de chaleur.

Lorsque le réfrigérant est réparti uniformément, l'évaporateur fonctionne à une efficacité proche de son efficacité maximale théorique, notamment le besoin de charge excessive de réfrigérant et notamment le travail du compresseur.

Faible volume interne et charge de réfrigérant

Chaque gramme de réfrigérant à l’intérieur de l’évaporateur représente un risque potentiel de fuite et de l’énergie dépensée pour le pompage. Les conceptions modernes et efficaces visent à minimiser le volume interne de l’évaporateur de la chambre froide sans sacrifier le transfert de chaleur. Un faible volume interne signifie :

• Réponse du système plus rapide aux changements de charge.
• Migration réduite du réfrigérant pendant les hors-cycles.
• Charge globale réduite du système, ce qui est bénéfique sur le plan environnemental et économique.

Cette fonctionnalité est particulièrement pertinente pour les systèmes utilisant des réfrigérants à fort potentiel de réchauffement global (GWP), même si elle reste avantageuse même avec des alternatives à faible GWP.

Gestion et drainage des condensats

Des condensats ou de l'eau de dégivrage mal évacués peuvent recongeler sur le serpentin de l'évaporateur, formant des ponts de glace qui bloquent la circulation de l'air. Un évaporateur de chambre froide économe en énergie comprend des fonctionnalités qui permettent une élimination rapide de l'eau :

• Bacs de récupération inclinés avec une pente suffisante (au moins 3 à 5 degrés).
• Conduites d'évacuation chauffées uniquement lorsque cela est nécessaire, et avec contrôle thermostatique pour éviter une consommation d'énergie constante.
• Revêtements anti-givrage sur les ailettes et les bacs de récupération pour réduire l'adhérence de la glace.

Un drainage efficace réduit la fréquence et la durée du dégivrage, impliquant ainsi directement la consommation d’énergie.

Compatibilité avec les commandes avancées

Même l’évaporateur le plus efficace ne peut fonctionner de manière optimale sans une supervision intelligente. Un évaporateur pour chambre froide qui s'intègre facilement aux détendeurs électroniques (EEV) et aux automates programmables (PLC) permet :

• Un contrôle précis de la surchauffe, qui correspond à la fois au retour de flamme et à la surchauffe, est inefficace.
• Planification adaptative du dégivrage basée sur les données historiques et l'humidité en temps réel.
• Surveillance à distance et détection de défauts.

Les contrôleurs peuvent également activer les ventilateurs de l'évaporateur ou régler le débit d'air en fonction de l'ouverture des portes ou du chargement du produit, provoquant ainsi un refroidissement excessif.

Aperçu comparatif des fonctionnalités d'économie d'énergie

Le tableau ci-dessous résume les principales caractéristiques discutées et leurs principaux mécanismes d'économie d'énergie :

Remarque  : Les gains exacts dépendent de la température d’application, de l’humidité et des modèles d’utilisation.

Modèle de flux d'air et distance de projection

La façon dont l’air circule dans la chambre froide affecte directement l’efficacité de l’évaporateur. Un évaporateur pour chambre froide doté d'un modèle de flux d'air bien adapté garantit que l'air froid atteint toutes les zones sans court-circuit. Les paramètres clés de conception comprennent :

• Distance de projection : Doit correspondre aux dimensions de la pièce ; trop court laisse des points chauds, trop long augmente l'énergie du ventilateur.
• Vitesse de l'air sur les serpentins : Généralement 2 à 3 m/s pour les pièces à température moyenne, 1,5 à 2,5 m/s pour les congélateurs. Des vitesses plus faibles réduisent la puissance du ventilateur mais peuvent nécessiter une plus grande surface de serpentin.
• Persiennes directionnelles ou grilles réglables : Permet un réglage fin de la répartition de l'air sans modifier la vitesse du ventilateur.

Un flux d'air adéquat évite la stratification (air chaud au plafond) et réduit le décalage moyen de la température ambiante requis pour maintenir la température du produit, économisant ainsi de l'énergie.

Revêtements résistants à la corrosion pour des performances à long terme

Bien que cela ne soit pas immédiatement évident, la corrosion des ailettes et des tubes dégrade le transfert de chaleur au fil du temps. Un évaporateur pour chambre froide utilisé dans des environnements humides ou salés (ex. : entrepôts frigorifiques pour fruits de mer) bénéficie de :

• Revêtements époxy ou électroniques sur ailerons en aluminium.
• Tubes en cuivre pré-revêtus ou des options en acier inoxydable pour les conditions extrêmes.
• Revêtements hydrophiles qui distingue la formation de feuilles d'eau plutôt que la formation de gouttelettes, notamment la résistance de l'air.

Le maintien des surfaces propres et sans corrosion signifie que l'évaporateur conserve son efficacité d'origine des années après l'installation, entraînant ainsi la dérive des performances.

Faible chute de pression côté piste

La chute de pression à travers l’évaporateur oblige les ventilateurs à travailler plus fort. Un évaporateur de chambre froide économe en énergie est conçu avec :

• Espacement des ailettes plus larges (par exemple, 4 à 6 mm pour les congélateurs contre 3 à 4 mm pour les glacières) pour réduire le givrage et la résistance au flux d'air.
• Profondeur de bobine optimisée (généralement 2 à 4 rangées) équilibrant le transfert de chaleur et la goulotte de pression.
• Transitions d’entrée et de sortie fluides pour minimiser les turbulences.

Une chute de pression plus faible se traduit directement par une consommation d'énergie inférieure du ventilateur, un contributeur souvent caché mais important à la consommation d'énergie totale du système.

Considérations pratiques pour la spécification

Lors de la spécification d’un évaporateur pour chambre froide pour l’efficacité énergétique, tenez compte des conditions spécifiques de l’application :

• Température de fonctionnement : Les congélateurs en dessous de -18°C nécessitent un espacement des ailettes et des approches de dégivrage différentes de celles des chambres froides à 2°C.
• Humidité relative : Les pièces très humides (par exemple, le stockage des fruits) bénéficient de surfaces de serpentins plus grandes et de dégivrages plus fréquents mais plus courts.
• Type de réfrigérant : Le CO2, l'ammoniac, le propane et les HFO ont des caractéristiques de transfert de chaleur de différentes affectant un circuit optimal.
• Profil de charge attendu : Une pièce avec des ouvertures de portes présente fréquemment un besoin d’une meilleure circulation de l’air et d’une capacité d’abaissement plus rapide.

Aucune conception d’évaporateur unique n’est parfaite pour toutes les applications. La solution la plus économe en énergie consiste à adapter les fonctionnalités à la réalité opérationnelle.

Conclusion

Atteindre une efficacité énergétique élevée dans une installation de stockage frigorifique commencée par la sélection ou la conception du bon évaporateur pour chambre froide. Les principales caractéristiques comprennent des surfaces d'échange thermique optimisées, des mécanismes de dégivrage intelligents, des ventilateurs et des moteurs à haut rendement, un circuit réfrigérant équilibré, un faible volume interne, un drainage efficace, une compatibilité de contrôle, une conception appropriée du flux d'air, une résistance à la corrosion et une faible chute de pression côté air. Chacun de ces éléments contribue à réduire la durée de fonctionnement du compresseur, l'énergie du ventilateur et l'apport de chaleur de dégivrage, sans perturber la stabilité de la température.

En se concentrant sur ces détails techniques, les propriétaires d'installations et les professionnels de la réfrigération peuvent réduire les coûts opérationnels et l'impact environnemental.
